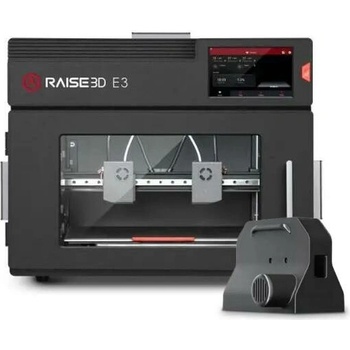

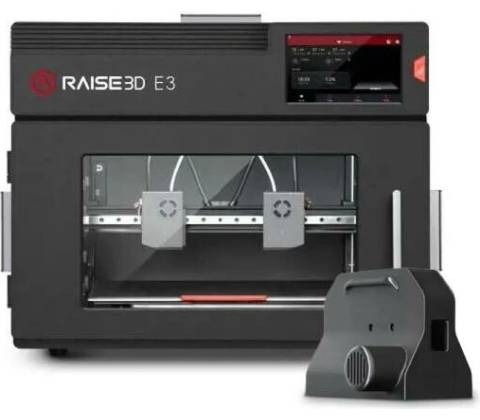

Raise3D E3 Full package

Raise3D E3 – Flexibilná, inžinierska kvalita, rozšíriteľná

Raise3 D E3 je IDEX 3D tlačiareň pre flexibilné materiály a kompozity. S rýchlosťou tlače až 200 mm/s umožňuje presnú, stabilnú a efektívnu – výrobu ideálnu pre prototypovanie a sériovú výrobu.

Tento kompletný balík obsahuje aj nasledujúce doplnky:

• Súprava Flex pre TPU: Hyperrýchla tlač TPU
• Súčasťou dodávky je súprava CF pre kompozitné materiály (ľavá tlačová hlava CF + pravá tlačová hlava CF): Pre vysokorýchlostnú tlač kompozitných materiálov

Flexibilná technológia 3D tlače

Tlačiareň E3, vybavená flexibilným podávačom vlákien Raise3 D, spoľahlivo tlačí na TPU a iné flexibilné vlákna. Vyššia rýchlosť posuvu zaisťuje čisté výsledky aj pri vysokých rýchlostiach.

Tlač kompozitných materiálov

Tlačiareň E3 s voliteľnou tlačovou hlavou z kompozitného vlákna podporuje materiály ako PET CF, PET GF alebo PPS CF. Vďaka technológii Pro-Ironing a HyperSpeed PLA Pro sa vyrábajú diely s výnimočnou kvalitou povrchu.

Presnosť a stabilita

Tlačiareň E3 ponúka objem tlače až 330 × 240 × 240 mm a rýchlosť tlače až 200 mm/s. Funkcie ako obojstranná tlač IDEX, automatické vyrovnávanie podložiek, snímače vlákien a obnovenie výpadku napájania zabezpečujú stabilnú výrobu.

Technické detaily

• Objem na výrobu: 330 × 240 × 240 mm (jednoduchý), 295 × 240 × 240 mm (dvojitý)
• Technológia tlače: FFF s IDEX
• Maximálna rýchlosť tlače: 200 mm/s
• Teplota trysky: do 330 °C
• Vyhrievaná stavebná doska: do 110 °C
• Priemer trysky: 0,2–1,0 mm
• Hmotnosť: 33,3 kg
• Pripojenie: Wi-Fi, LAN, USB

Výhody a možné využitie

• Rýchla TPU tlač až 200 mm/s
• Spoľahlivé spracovanie kompozitných materiálov
• Sériová výroba so zrkadlom IDEX a režimom duplikácie
• Vysoká kvalita povrchu vďaka technológii Pro-Ironing
• Bezpečná dlhodobá výroba s vláknovými snímačmi

Čo je v krabici

• Raise3 D E3 3D tlačiareň
• Štandardná tryska 0,4 mm
• Flexibilná obojstranná stavebná doska PEI
• Sada náradia a príslušenstvo
• Napájací kábel a používateľská príručka

Hlavné body

• Rýchlosť 200 mm/s
• Flexibilné materiály
• IDEX dvojitý extrudér
• Funkcia Pro-žehlenie
• Automatické vyrovnávanie

Technické špecifikácie

Všeobecné

Objem tlače (Š × H × V)

• – tlač jednou tryskou: 330 × 240 × 240 mm
• – tlač s oboma tryskami: 295 × 240 × 240 mm

Rozmery (Š × H × V) 607 × 596 × 465 mm

Čistá hmotnosť 33,3 kg

Celková hmotnosť (s kartónom) 42 kg

Celková hmotnosť (kartón s paletou) 49,5 kg

Tlač

Technológia tlače

Fused Filament Fabrication (FFF)

Tlačová hlava

IDEX Independent Dual Extruders

Priemer filamentov 1,75 mm

Rýchlosť tlačovej hlavy 200 mm/s

Maximálna teplota podložky 110 °C

Materiál vyhrievanej podložky

Silikón

Vyrovnanie

Mesh Alignment s detekciou rovinnosti

Senzor konca filamentu

Áno

Výška vrstvy

Kompatibilné trysky: 0,2 / 0,4 / 0,6 / 0,8 / 1,0 mm; výška vrstvy 0,1–0,5 mm.

Pre trysku 0,4 mm odporúčaná výška vrstvy 0,1–0,3 mm.

Priemer trysky 0,4 mm (predvolený), dostupné 0,2 / 0,6 / 0,8 / 1,0 mm

Maximálna teplota trysky 330 °C

Hot End

V3P (PTFE verzia Hot End V3)

Prevádzka

Prevádzkový hluk < 50 dB(A) pri tlači

Prevádzková teplota 15–30 °C, 10–90 % nekondenzujúca vlhkosť

Teplota skladovania −25 až +55 °C, 10–90 % nekondenzujúca vlhkosť

Filter

HEPA filter s aktívnym uhlím

Podporované materiály

• Hyper Core: PPA CF, PPA GF, ABS CF
• Hyper Speed: PLA, ABS, PETG CF, PET CF, PLA Pro
• Industrial: PPA CF, PPA GF, PET CF, PET GF, PETG ESD, PET Support, PPA Support, PPS CF, PA12 CF+
• Premium: PLA, ABS, ASA, PETG, PC, TPU-95A, PVA+

Pružný a elastický materiál

Ak je zariadenie E3 vybavené pomocným podávačom pružných filamentov, je kompatibilné s filamentmi TPE (TPU, TPE-A, TPE-S, penové TPE) s tvrdosťou Shore A 95A–80A (napr. TPU-95A, 90A, 80A), ako aj s filamentmi s tvrdosťou Shore D.

Materiál tretej strany

Podporované programom Raise3D OMP (Open Material Program). Podrobnosti a rezné profily materiálov nájdete na ideamaker.io.

Elektro

Vstupný výkon 100–240 V AC, 50/60 Hz, 230 V pri 2 A

Výstupný výkon 24 V DC, 350 W

Softvér

Príprava tlače ideaMaker

Podporované formáty

STL, OBJ, 3MF, OLTP

Podporovaný operačný systém

Windows, iOS, Linux

Ovládanie tlače

G-code

Ovládacie prvky

Používateľské rozhranie 7″ dotyková obrazovka (1024 × 600)

Sieť

Wi-Fi, Ethernet

Pripojenie

Wi-Fi, LAN, USB port, kamera

Obnovenie tlače po výpadku napájania

Áno

Riadenie pohybu

FPU Atmel ARM Cortex-M4 120 MHz

Logické riadenie

NXP ARM Cortex-A55 2 GHz

Úložisko 2 GB

Pamäť 16 GB

Operačný systém

Embedded Linux

Porty

USB 2.0 × 2, Ethernet × 1
